Кейс · сдан в 2023

Топпинговый пол для производства в Щёлкове, 422 м²

Трёх различных конструкций для производственного здания в Щёлково

Щёлково, Московская область · Соколовская промзона

Инженерный расчёт
Профессиональное исполнение
Гарантии по договору

Паспорт объекта

Название компании: ООО «Гамма Колор Рус»
Назначение: Производственное помещение
Тип пола: Топпинговый пол
Площадь: 422 м²
Толщина бетонного слоя: 28 см
Срок работ: 17 дней
Служба без ремонта: 10 лет
Требования по качеству работ: Полы должны соответствовать СНиП 2.03. 13-88
Внешний вид полов: Должны выглядеть презентабельно

Мы сэкономили для нашего клиента506 100 ₽

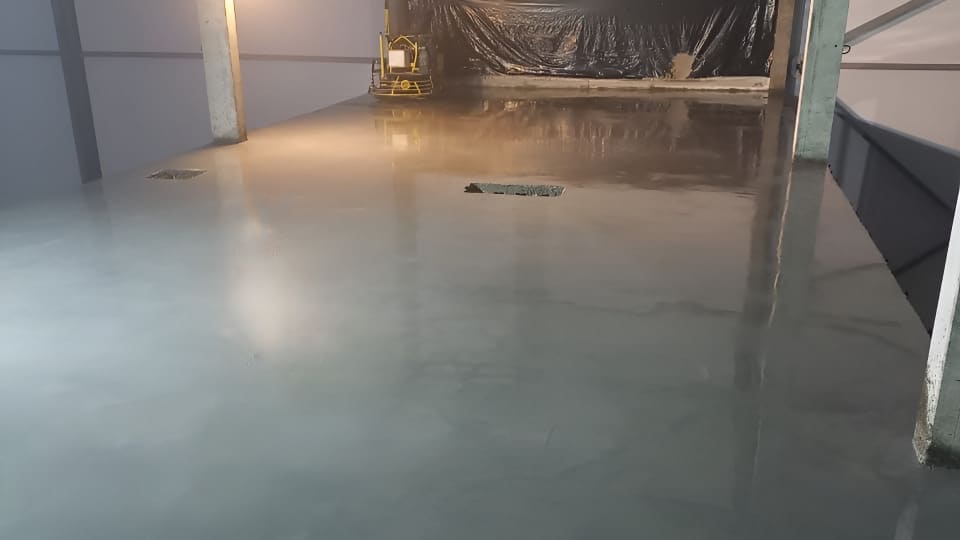

Топпинговый пол, производство в Щёлкове — после — Результат

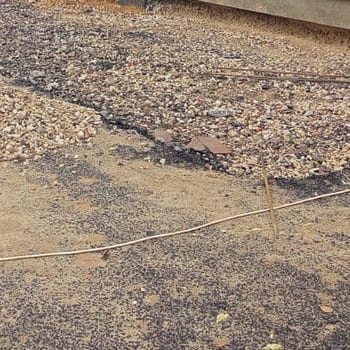

Топпинговый пол, производство в Щёлкове — до — До

Топпинговый пол, производство в Щёлкове — Завезли материалы на объект — Завезли материалы на объект

Топпинговый пол, производство в Щёлкове — Пандусы подготовили к заливке — Пандусы подготовили к заливке

Топпинговый пол, производство в Щёлкове — Завершили заливку пандусов — Завершили заливку пандусов

Инженерная конструкция пола

Бетонный пол на производстве для фундаментов, пандусов и антресолей в Щёлково

Щёлково, Московская область · Соколовская промзона

Потребности клиента

И оптимальное инженерное решение

факторы, учтённые при разработке конструкции пола

Подобрали оптимальное инженерное решение

Данному клиенту мы уже сделали бетонный пол с упрочняющим верхним слоем внутри производственного помещения. В рамках этого же договора были заключены ещё три допсоглашения на работы по устройству полов: 1) на 3 фундамента, 2) на 6 пандусов и 3) на 2 антресоли.

Конструкции были выбраны следующие:

для фундаментов – бетонный пол толщиной 28 см, армированный арматурой диаметром 12 мм в два слоя;
для пандусов – бетонный пол со средней толщиной в 20 см с топпингом, армированный комбинированно арматурой диаметром 12 мм в один слой и полипропиленовой макрофиброй;
для антресолей – бетонный пол с топпингом толщиной 12 см и армированием в два слоя арматуры диаметром 10 мм и сеткой диаметром 6 мм.

Технологический процесс

Как мы это сделали

Пошаговое описание

Особенности работ

По проекту армирование антресолей должно было быть другим. Но мы, зная на практике негативные последствия такого варианта, всё же настояли на другом, более эффективном решении.

Для работы с андресолями были взяты в аренду стойки. Они были установлены для обеспечения безопасности во время заливки. В месте выливания бетонной смеси создавалась огромная нагрузка, так как вес каждого куба бетона – около 2,7 тонн. Также эти стойки остались после заливки на несколько дней на период надлежащего застывания бетона.

Единственный момент за весь производственный цикл, которое заказчик попросил уладить, – попавший в нескольких местах бетон на стену. Решили этот вопрос быстро – приехали, очистили.

Этапы реализации

инженерной конструкции пола

смотрите основные этапы реализации конструкции пола

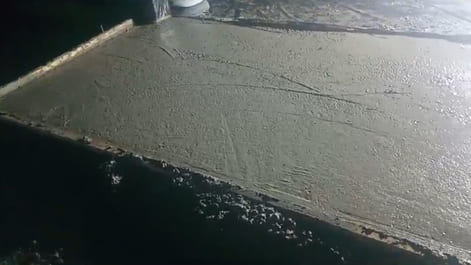

Топпинговый пол, производство в Щёлкове — Залитый приямок — 04Залитый приямок

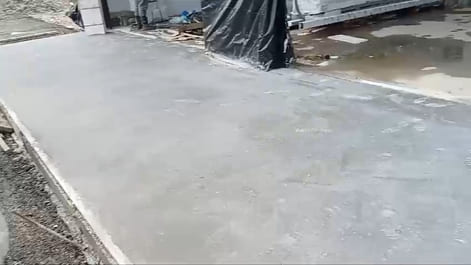

Топпинговый пол, производство в Щёлкове — Все пандусы и приямок затёрты — 05Все пандусы и приямок затёрты

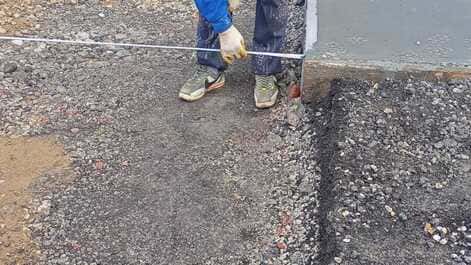

Топпинговый пол, производство в Щёлкове — Подготовка к заливке фундаментов — 06Подготовка к заливке фундаментов

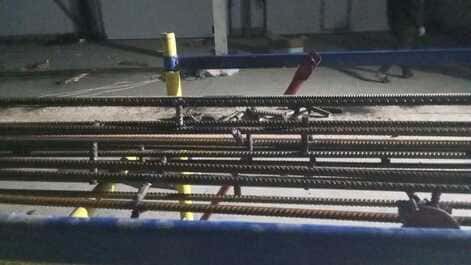

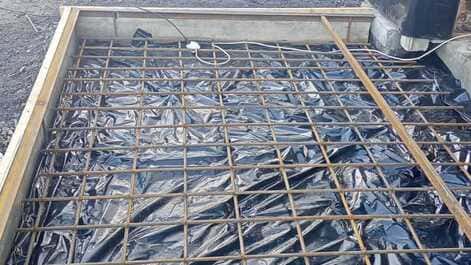

Топпинговый пол, производство в Щёлкове — Для фундаментов связана и уложена арматура — 07Для фундаментов связана и уложена арматура

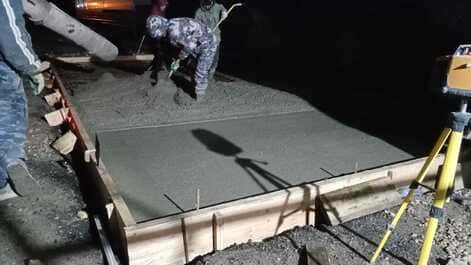

Топпинговый пол, производство в Щёлкове — Заливка фундаментов — 08Заливка фундаментов

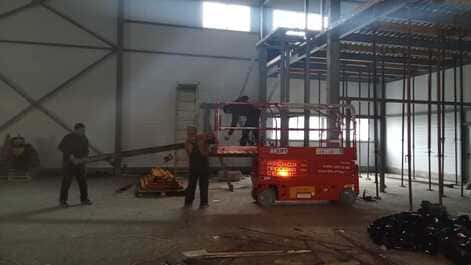

Топпинговый пол, производство в Щёлкове — Частично связана арматура для антресоли — 09Частично связана арматура для антресоли

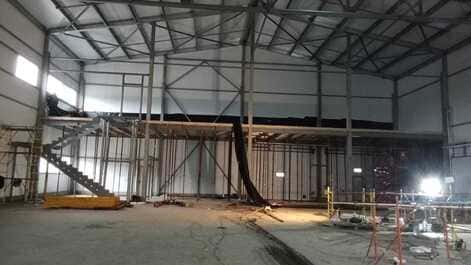

Топпинговый пол, производство в Щёлкове — Завершается подготовка первой антресоли к заливке — 10Завершается подготовка первой антресоли к заливке

Топпинговый пол, производство в Щёлкове — Собираем трассу — 11Собираем трассу

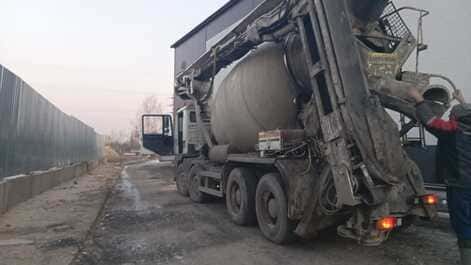

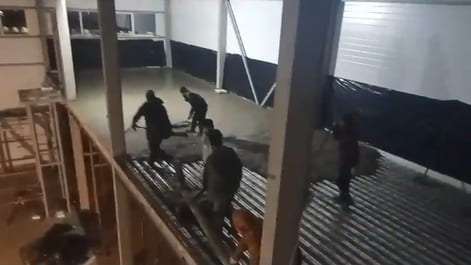

Топпинговый пол, производство в Щёлкове — Принимаем бетон на первой антресоли — 12Принимаем бетон на первой антресоли

Топпинговый пол, производство в Щёлкове — Закончили затирку на первой антресоли — 13Закончили затирку на первой антресоли

Топпинговый пол, производство в Щёлкове — Вот-вот начнём заливку второй антресоли — 14Вот-вот начнём заливку второй антресоли

Топпинговый пол, производство в Щёлкове — Завершили заливку второй антресоли — 15Завершили заливку второй антресоли

Топпинговый пол, производство в Щёлкове — Сгружаем стойки — 16Сгружаем стойки

Результат инжиниринга полов

СДАННЫЕ В СРОК, СТАНДАРТНЫЕ, ТЕХНОЛОГИЧНЫЕ ПРОМЫШЛЕННЫЕ ПОЛЫ НА ОБЪЕКТЕ ООО «Гамма Колор Рус»

СМОТРИТЕ РЕЗУЛЬТАТ ПРОВЕДЁННЫХ НАМИ РАБОТ

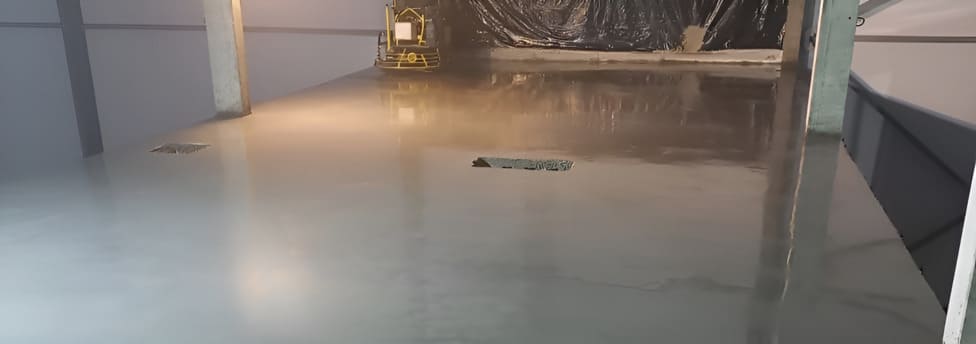

Топпинговый пол, производство в Щёлкове — результат работ

Наши результаты

За период работы по основному договору мы с клиентом достигли хорошего взаимопонимания, так что во время устройства полов по допсоглашениям мы лучше учитывали его пожелания и требования, а он со своей стороны всячески содействовал.

В результате всего комплекса работ у заказчика теперь есть очень крепкие фундаменты для оборудования, надёжные пандусы для въезда/выезда техники и долговечные антресоли под выполнение производственных задач.
